XPC236-HDMI显微镜专用摄像头

XPC236-HDMI显微镜专用摄像头

HDMI+USB双输出相机)

XPC236系列多输出相机的HDMI基本特性

XPC236-HDMI相机是一款包含多种方式输出(HDMI+SD卡的USB接口,这里XCAMX表示多接口的意思)的CMOS相机,它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器,还可以同时连接到电脑,更可以将图像同视频保存在SD卡中供现场分析与后继研究。


XPC236-HDMI相机最大的特点是相机本身就是一款内嵌ARM核,可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上,更进一步,用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。


XPC236系列多输出相机的USB基本特性

将鼠标拔下,将该USB接口连接到电脑,则该XPC236-HDMI相机又是一台USB接口相机,用户可以用随机软件ToupViewToupLite直接实现对相机的硬件控制。XPC236-HDMI相机可以用于工具现场检测、显微镜观测等同时可以进行拍照、测量、视频录制等功能

采用高灵敏度CMOS传感器的C接口相机;

HDMI & USB可实现同时输出;

内嵌鼠标控制软件XCamView;

内嵌图像捕获与视频录像到SD卡的功能;

内嵌鼠标操控的控制面板;

内嵌缩放、镜像、比较、冻结、十字丝、浏览等鼠标操控工具条;

内嵌图像、视频浏览,显示与播放功能;

Ultra-Fine颜色引擎确保颜色精准再现;

随相机提供高级视频与图像处理应用软件ToupView;

提供Windows/Linux/OSX多平台标准UVC SDK;

CNC外壳一次成型设计与加工;

XPC236-HDMI相机接口及其背面接口

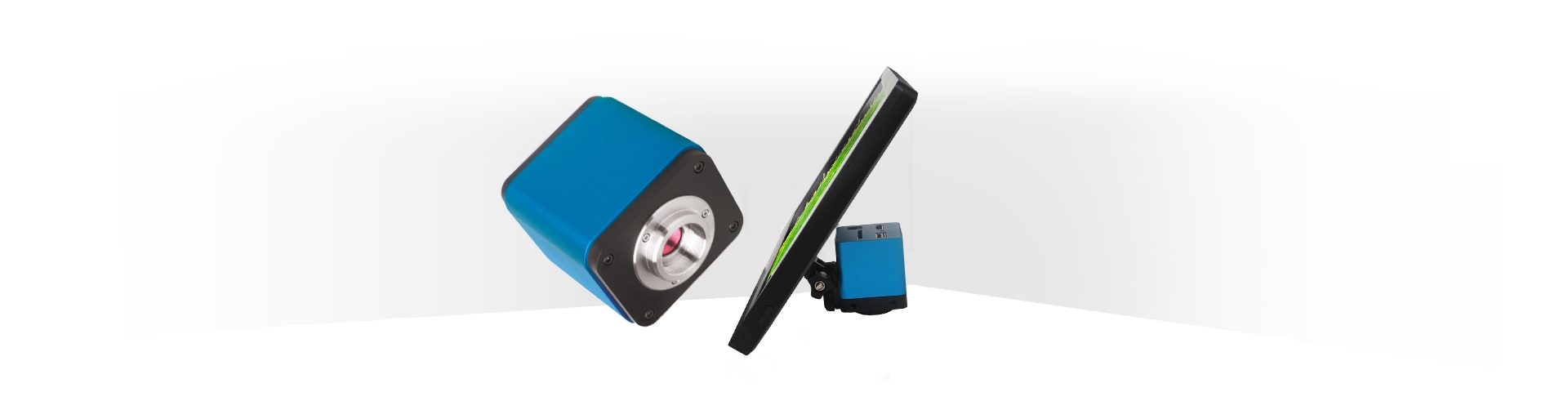

XPC236-HDMI相机外形不同视角图

XPC236-HDMI显微镜专用摄像头

XPC236-HDMI相机参数表

产品型号

XPC236-HDMI

传感器型号与尺寸



1080P/Sony IMX236

1/2.8”(5.5x3.4)

像素(μm)

2.8x2.8

G光灵敏度

暗电流

510 mv with 1/30s

0.15 mv with 1/30s

FPS/分辨率

60@1920X1080P(HDMI)
30@1920X1080(USB)

采样平均

1x1

曝光时间

0.1ms~999ms

C:彩色; M:单色或黑白;







接口与按键功能

USB

USB 通过USB线连接电脑/USB鼠标实现控制

HDMI

HDMI输出

DC12V

12V 电源

SD

SD卡插槽

ON/OFF

电源开/

HDMI输出其他参数

UI操作

通过USB接口鼠标实现

图像捕获

JPEG格式1080P分辨率保存SD卡中

视频录像

以1080P分辨率,30fps速度保存在SD卡中

相机控制面板功能

包括了曝光、增益、白平衡、颜色调整, 锐度与去噪控制

工具栏

包括缩放、镜像、比较、冻结、十字丝、浏览等函数

USB接口其他参数

白平衡

自动白平衡

颜色技术

Ultra-Fine颜色引擎(USB)

捕获/控制API

标准UVCWindows/Linux/Mac(USB)

记录机制

静态图像或视频(USB)

软件环境(USB2.0接口接计算机)

操作系统

Microsoft® Windows® XP /Vista /7/8/8.1(32 & 64 bit)
OSx(Mac OS X)
Linux

PC基本要求

CPU:Intel Core2 2.8GHz或更高

内存: 4GB或更多

USB接口: USB2.0高速接口

显示器: 19”或更大

CD-ROM

相机工作环境

工作温度(摄氏度)

-10~ 50

贮存温度(摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/2A 适配器

相机尺寸

长度 x 宽度 x 高度

78 mm (3.07”) x 70 mm (2.76”) x 92mm (3.62”)

运输重量

0.47 kg (1.0lbs)
