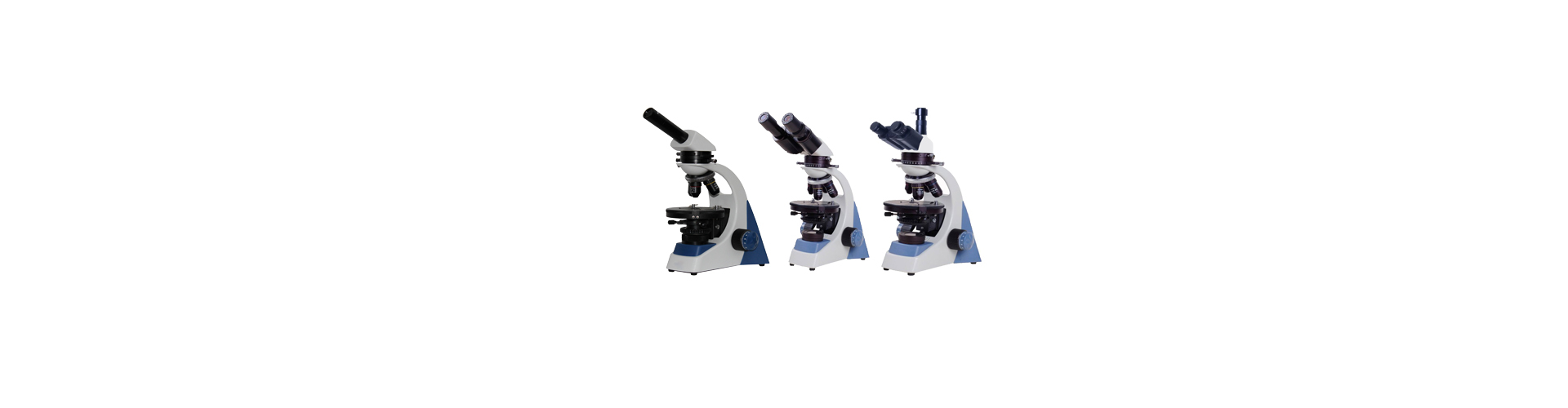

TL600系列偏光显微镜

TL600系列偏光显微镜

仪器简介:


   TL600偏光显微镜可做常规检测及教学用透射偏光显微镜,广泛应用干晶体学、分析化学、医学、生物科学、环境科学、制药、毒理学等领域;无论是单偏光、正交偏光还是锥光观察,都可以提供清晰、锐利的图像



特点

▲ 显微镜机架
遵循人机工程学理论,从用户使用角度出发,TL600采用了一系列方便舒适的设计。
独特的Y型机架提供了稳定的结构和更宽阔的使用空间。
低手位的调焦操作和载物台调节设计,最大限度地减少操作疲倦感。
简单可触的调光手轮及载物台的随机限位功能使操作更简便、更舒适。

▲ 观察筒
3 0°倾斜的铰链式观察筒,瞳距调节范围为55 -75mm。
所有TL600观察筒可配有22mm视场的目镜, 大视场的目镜使搜索更迅速更便捷。
TL600同时提供眼点高度器为选配。用户可根据不同观察高度进行设置。
除了常规的双目配置,三目观察筒可安装显微摄影摄像装置,并带有以下三种分光比:
1) 100:0 / 20:80
2) 100:0 / 0:100
3) 100:0 / 20:80 / 0:100

▲ 人机工程观察筒
满足人机工程学观察要求,减轻长时间观察的疲劳感。
变角度双目观察筒,头部变角度范围:4-30°,瞳距: 55-75mm。
人机工程双目筒, 头部变角度范围:4-30°,瞳距: 55-75mm, 头部可拉伸范围: 0-35mm。

▲ 目镜
结合  CCIS 光学系统,TL600 配有平场、高眼点的10X22mm 大视野目镜。
即使长时间观察,也能确保使用者操作舒适,无疲劳感。
目镜屈光度可调装置,方便使用者根据视力调节。
除了标配10X以外,还有其它的倍数的目镜供选择。目镜可以安装分划板。

▲ 转换器
TL600转换器采用内定位机械结构,保证不同倍数转换时准确定位及平滑转换。
五孔转换器或六孔转换器供客户不同配置需求选择。

▲ 物镜
新系列 EC-H 物镜为 TL600 提供了出色的光学成像质量。镜片采用多层宽带镀膜,增加透过率,提高图像衬度。
无铅光学材质符合 ROHS 的环保要求。
出色的像差校正性能提高了视场的平坦度和分辨率,且优越的光学性能发挥了很高的色彩还原性。
EC-H 正相衬物镜同明场物镜一样拥有最佳的质量和精湛的工艺。
EC-H 物镜工作距离的提高为操作者提供充足的操作空间,并有效保证从油浸物镜到干物镜安全切换使用。
同时物镜光学设计与管径补偿设计相结合,形成了充分校正的中间图像,通过三目镜筒获取高质量的数码显微图像。

▲ 机械载物台
机械载物台采用硬质耐磨表面,高硬度、抗腐蚀。
载物台行程80x53mm, 带有的旋转和扭矩调节装置方便用户对X和 Y轴控制。
左右手载物台可供客户选择,载物台游标精确读数0.1mm。
载物台双片夹定位孔距离的增加,加强了片夹的稳定性及耐用性。

▲ 聚光镜
TL600 标配 N.A. 0.90 / 0.13 摆进摆出消色差聚光镜,适用于2X-100X物镜的观察。
聚光镜高度可通过聚光镜调节手轮调节。
聚光镜中心可通过聚光镜托座上的一对调中板手进行调节。
N.A.0.9阿贝聚光镜(可配相衬推拉板)和转塔相衬聚光镜可供选用。

▲ 照明
TL600 集光镜通过扩大
显微镜光学元件通光孔径,减少了大孔径照明下的衍射效应。
6V/30W 卤素灯柯拉照明系统成为显微镜成像分辨率和亮度的有力保障。
专用的3W LED模块与6V/30W卤素灯互换设计,更便于用户进行照明切换。
集光镜座带有螺纹旋入滤色片盖,使滤色片内置于集光镜上,防止显微镜移动或储存时滤色片跌落。

▲ 相衬暗场观察附件
TL600 提供适用于相衬和暗场观察的简易操作插板。
相衬观察采用选配的 N.A.0.9 阿贝聚光镜,结合不同倍率的相衬物镜 10X、20X、40X、100X 与之相对应的PH1、PH2、PH3相衬插板搭配使用。暗场插板适用于4X-40X 倍率观察。

▲ 简易偏光
转换器上部两个插槽,可插入检偏器插片和λ补偿片(起补偿器作用)。
起偏器安装在聚光镜下方或光镜的滤色片座上。

▲ CCD 接头
CCD接头,直径38mm。新接头使图像衬度有了较大的提升。
三种接头倍数分别为: 1x、0.65x、0.5x。

▲ 眼点提升器
观察位置可通过眼点高度提升器进行调节,每增加一件可提高20mm,可增加三件,总共可提高60mm。

▲ 摄影装置
使用者可通过 TL600 三目镜筒进行显微摄影观察。此系统有 2.5X 和 4X 摄影目镜供选择。
摄影接口根据相机型号由相机厂商提供。

▲ 摄像装置
 始终致力于
数码显微镜的自主研发,目标在于为用户提供更便捷更简易的数字化操作。
TL600 与 MC Pro 系列数码摄像产品光学匹配设计,以获得最满意的高清图像。
并且所有 MC 都配有整套应用软件,便于用户进行数据分析和研究。
有300万像素或500万像素、彩色或黑白、冷却或不冷却多种研究级 MCPro 摄像装置可供选择。

▲ 荧光装置
TL600可与荧光装置搭配使用。荧光装置可同时安装四个荧光滤色片组。
不同系列的滤光镜组可以满足不同观察应用的需求。
同时,带有反射镜的汞灯灯箱使图像在亮度、均匀性和分辨率都有进一步的提升






仪器参数:

型号TL-600TL-600ATL-600B
观察头单目镜,倾斜30˚双目镜,倾斜30˚双瞳间距55-75mm可以调节三目镜,倾斜30˚双瞳间距55-75mm可以调节
目镜大视野 WF10X(Φ18mm)
十字分划目镜大视野 WF10X(Φ18mm)
物镜消色差物镜 4X/0.10
消色差物镜 10X/0.25
消色差物镜 40X/0.65 (弹簧)
消色差物镜 100X/1.25(弹簧,油)
总放大倍数40-1000X
检偏器0°-90°转动式检偏器,可移出光路
补偿器光程补偿器:λ试板(一级红),1/4λ试板
调焦机构粗微动同轴调焦调焦范围14mm, 微动格值:2μm,带锁紧和限位装置
转换器四孔(内向式滚珠内定位)
载物台标配:直径ф120mm,360°旋转载物圆工作台,刻度格值1°,游标格值6′
可选购:双层机械移动式载物台附加(Φ100mm)旋转式载物台(尺寸:135mmX125mm 移动范围:75mmX35mm)
阿贝聚光镜NA.1.25  可上下升降
滤色片蓝滤色片

磨砂玻璃
起偏器位于集光镜上的起偏装置,360°可转
集光器卤素灯照明适用
照明系统内置调光3.5V/1W高亮度LED灯
