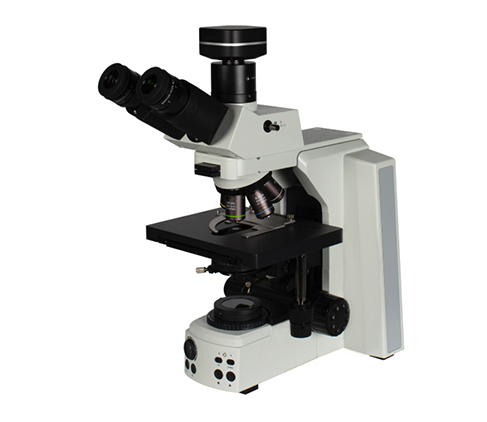

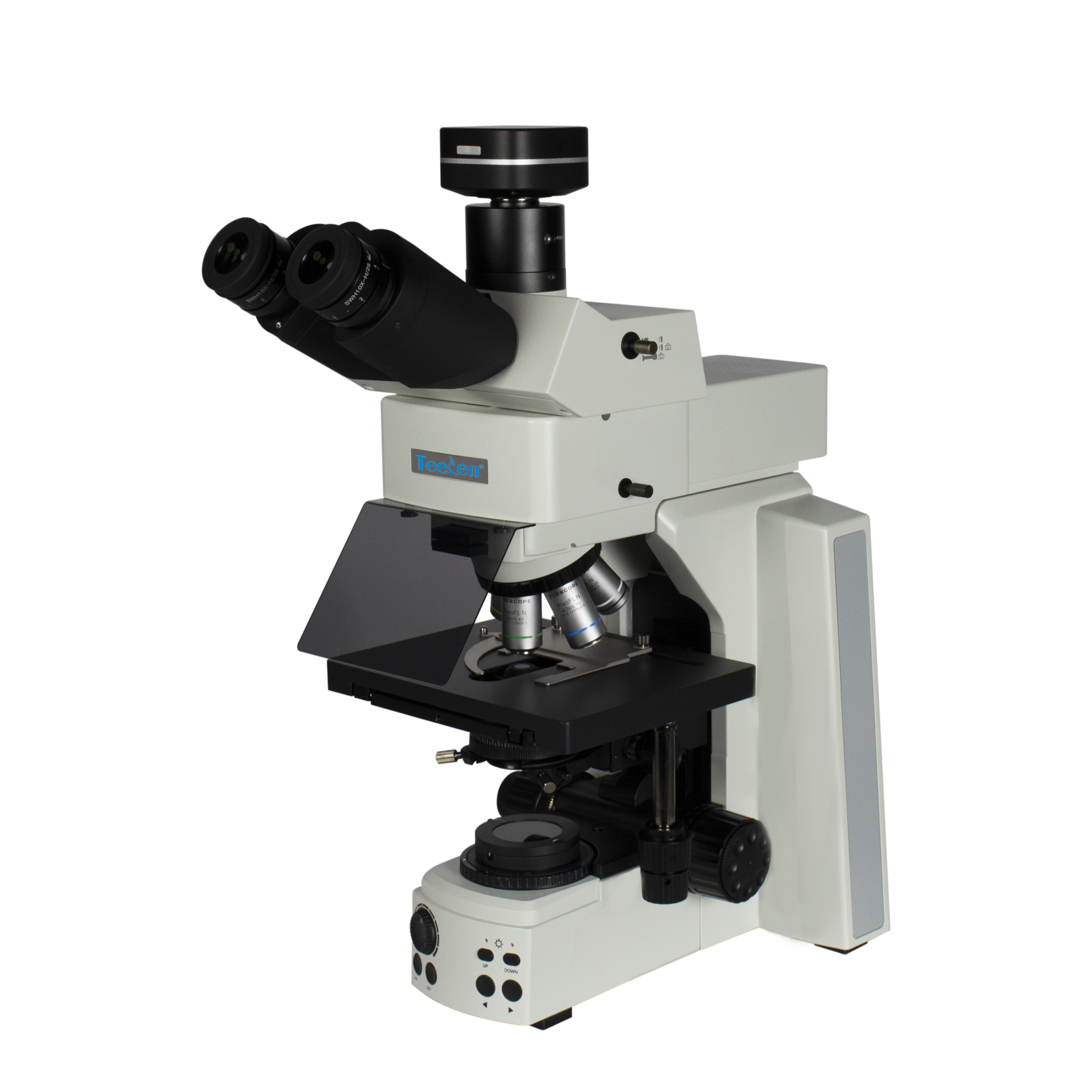

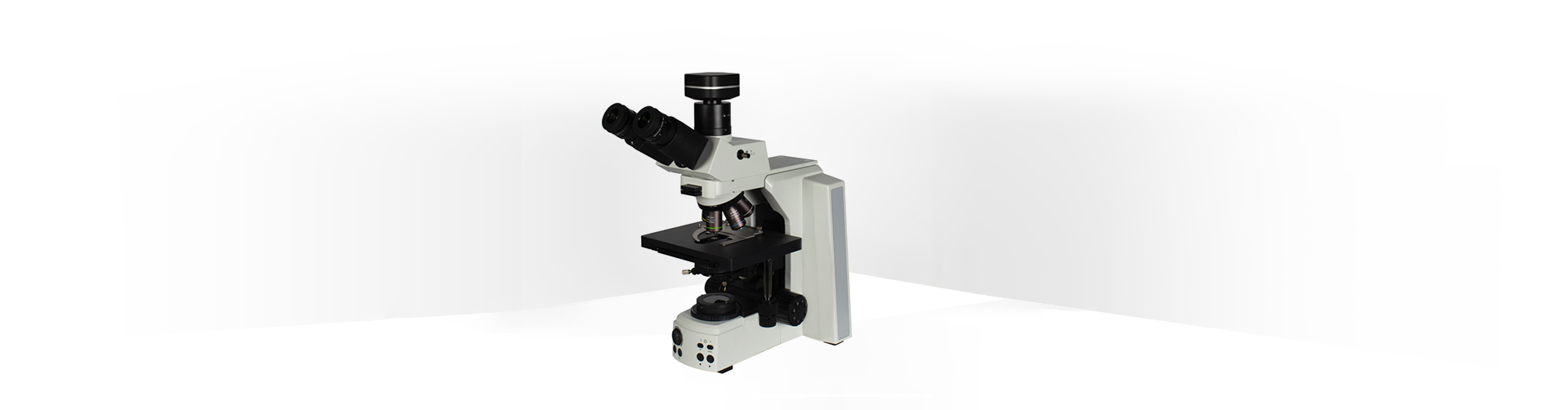

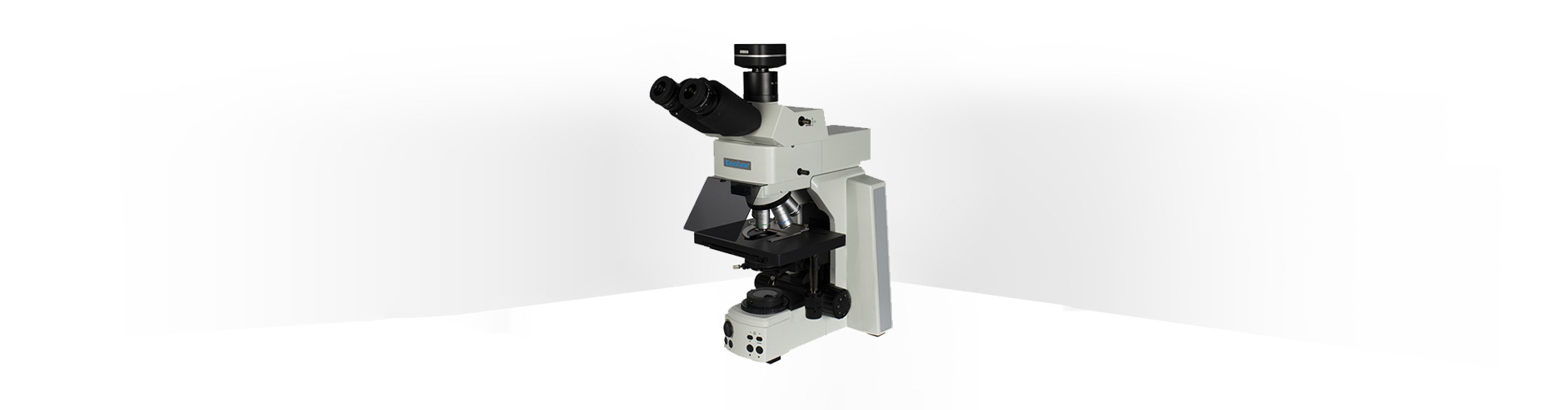

TL53科研级微生物荧光显微镜

仪器特点与应用：

整机防霉设计和大视野目镜，具有外形美观,成像清晰，视野广阔，操作方便等特点，可广泛应用于生物学、医学、工业、农业等领域，是医疗、教学、科研等单位的理想仪器 。

仪器产品参数：

放大倍数：40-1000X

光学系统：NIS45无限远色差校正光学系统

观察头装置：三目观察镜筒，（分光比100：0，50：50，0：100）；镜筒可360度旋转，旋转时镜像中心的位移≤0.06mm；30°倾斜的铰链式双目镜观察（左右两系统放大率差≤2.0%；零视度时目镜端面位置差≤0.1mm）和第三方连接口，瞳距调节范围48-78mm，眼点可调；固定观察筒头部为内六角螺钉或选择便携式螺钉，视度调节:土5 屈光度。

镜体：机身Y型镜体，底座与立臂为一体式结构，镜体采用全金属高压模铸而成，具有优异的稳定性与刚性。

目镜配置：高眼点平场目镜WF10X/23mm；目镜放大率准确度不超过±2%，目镜筒上有卡槽设计可将目镜锁紧定位防止掉落。双目视度屈光度可调，使双目观察更加容易；

*物镜：无限远平场半复消色差荧光物镜系列、共5颗、物镜放大率准确度误差范围不超过-0.87%。参数必须满足以下要求

无限远平场半复消色差荧光物镜4X，数值孔径≥0.13，工作距离≥16.4mm；

无限远平场半复消色差荧光物镜10X，数值孔径≥0.30，工作距离≥8.10mm；

无限远平场半复消色差荧光物镜20X，数值孔径≥0.50，工作距离≥2.00mm（带弹簧保护装置）；

无限远平场半复消色差荧光物镜40X，数值孔径≥0.75，工作距离≥0.74mm（带弹簧保护装置）；

无限远平场半复消色差荧光物镜100X，数值孔径≥1.28，工作距离≥0.14mm（带弹簧保护装置）；

物镜清晰圆直径：4倍物镜≥17.4mm、10倍物镜≥17.2mm、20倍物镜≥17.3mm、40倍物镜≥18.0mm、100倍物镜≥17.8mm。

物镜齐焦：10 → 4倍，不超过±0.028mm,10→20倍，不超过±0.020mm;10→40倍，不超过±0.010mm,40→100倍，不超过±0.005mm。10倍物镜景深范围内像面的偏摆≤0.01mm。

转换器：编码式五孔转换器，带机械定位，具有亮度记忆和倍率识别功能。定位稳定性≤0.004mm，更换切片时无需升、降载物台，避免了外倾式物镜转换器使用过程中容易损伤物镜的种种操作不便。

载物台：机械移动平台，平台表面陶瓷喷漆。低手位X、Y方向同轴调节，X方向采用线轨传动。双层钢丝传动SUS403载物台XY轴手柄均可调节松紧，行程78 ×55mm，含切片夹；侧向受5N水平方向作用力的最大位移≤0.010mm，不重复性≤0.002，防腐、耐磨。矩形，尺寸为面积235(W)×150(D)mm，行程78×55mm，最小读数值0.1 mm。

调焦机构：粗微调同轴，带有手轮松紧调节装置及限位定位装置。全金属齿轮齿条调焦机构。在载物台操作手轮的两侧设有微调焦机构，用于精确调焦。微调机构空回≤0.004mm，两侧有粗微调焦旋钮，具有过载保护装置,调焦范围:30mm,微调格值最小格值:0.001mm。

聚光镜：摇出式聚光镜NA1.22/0.2，孔径光栏有对应物镜的倍率标记，有效控制聚光系统偏离问题，精确限位设计齿轮齿条结构，确保更为准确的观察高度。聚光镜为金属材料，不含塑料件。高度可自行调节。

照明：透射照明系统：远心柯拉照明，100V-240V 宽电压输入，12W 4500K宽光谱LED，预定中心，亮度连续可调，CRI≥95，高分辨率多功能聚光镜，带可变光阑，寿命可达10万小时。

背板：设计有便携提手可供使用者进行搬离换位及工具存放储物盒。

荧光装置：荧光照明系统：专业级四通道特定波长LED落射荧光照装置，可同时实现B、G、UV及明场四种观察。滤光块与LED灯源联动切换，超长的工作寿命，使用寿命≥100000小时，荧光照明亮度可调，使用时无需预热及冷却，满足短时间内反复开关使用，带有护眼板。

荧光滤色片组：三组，分别为：

B:EX480/30;DI505DC,EM535/40;

G:EX560/40,DI600DC.EM635/60;

UV:EX375/28.DI415DC,EM460/50。

*成像系统：

1.摄像部分:支持Windows/Linux/OSX多平台，Ultra-Fine处理

2.感光芯片:“Sony ICX694AQ 600 万3/2 " 研究及制冷数字CCD感光芯片

3.分辨率:4080Hx3072V 有效像素。靶面尺寸：1英寸。

4.帧速率:3.3帧每秒 (2728x2192)；6.2帧每秒 (1620x1072 Cropping)；8.8帧每秒 (1080x720)

5.数据接口:USB3.0（High Speed）

6.曝光:手动曝光、自动曝光

7.曝光时间：0.06ms-1h；

8.白平衡:自动白平衡、手动白平衡

9.记录方式：图像和视频。

10.双级循环式热电制冷系统，低于环境温度45℃以下

11.通过USB接口供电，USB3.0输出。

12.原厂专业荧光图像分析软件、基础功能：可进行单帧、序列图像采集，动态图像录像。支持多种图像格式；具有图像编辑、标尺栏、测量和分割与计数功能。支持多焦面图像融合，支持多幅图像无缝自动拼接。具备荧光探针库功能，用户可增加各类探针名称与荧光颜色及备注，并在拍摄时选择相应的探针；荧光模式拍摄时，完成指定通道拍摄时，会自动合成多色荧光图像，并保留各单通道图像；允许对单通道图像进行调整，调整时需在图像上有实时反应调整效果，调整后的效果反应到合成图像中；允许对各通道图像的像素位置进行微量调整；明场图像可以与荧光图像进行叠加；

13.设备管理：仪器的使用状态可通过手机、电脑等实时可查并采集使用数据，用户可通过手机端APP进行远程设备的电源控制;实现设备使用时长的统计;设备管理系统支持1-3级授权机制。
