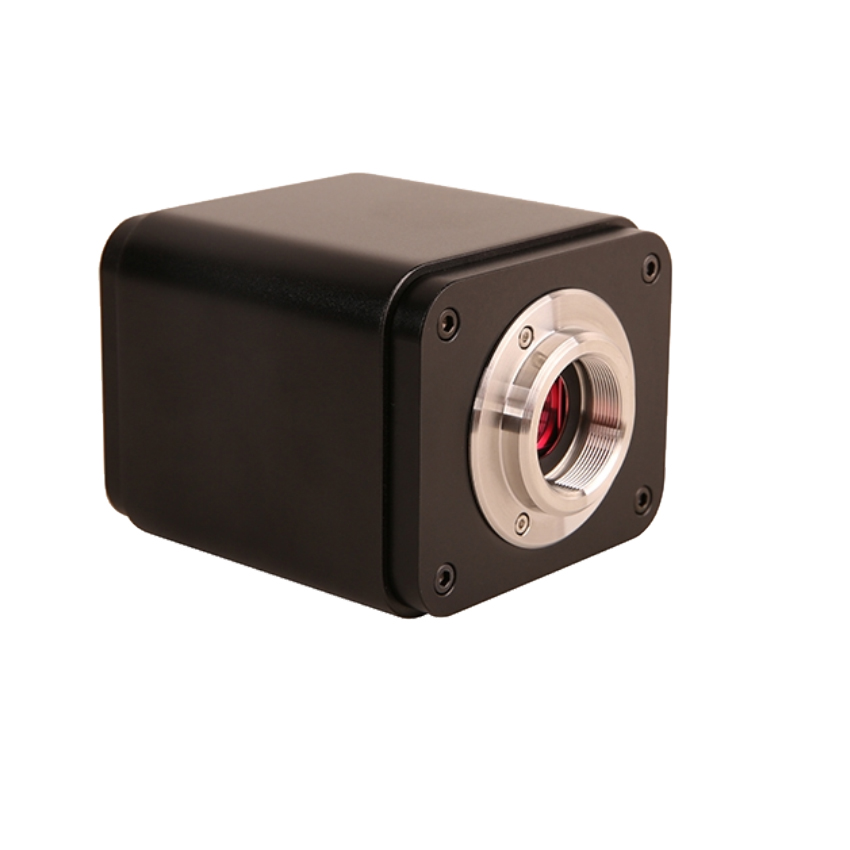

MP50HDS双输出显微成像系统工业相机HDMI+USB

MP50HDS双输出显微成像系统工业相机HDMI+USB

1.1.1 MP50HDS系列多输出相机的基本特性

MP50HDS系列相机是 设计的一款包含多种输出方式(HDMI+SD卡的USB接口,这里HDS表示多接口的意思)的CMOS相机,它采用超高性能的CMOS传感器。相机即可以直接连接到HDMI显示器,还可以同时连接到电脑,更可以将图像同视频保存在SD卡中供现场分析与后继研究。

MP50HDS系列相机最大的特点是相机本身就是一款内嵌ARM核,可以将控制相机的各项功能以控制面板的形式直接显示在HDMI显示器上,更进一步,用户可以用USB鼠标接口的鼠标直接对相机的各项参数进行操控。另外HDMI显示界面底部还有各种工具条按钮供用户进行操作。

将鼠标拔下,将该USB接口连接到电脑,则该MP50HDS系列相机又是一台USB接口相机,用户可以用随机软件 View/ Lite直接实现对相机的硬件控制。MP50HDS系列相机可以用于工具现场检测、显微镜观测等。

采用高灵敏度CMOS传感器的C接口相机;

HDMI + USB可实现同时输出;

内嵌鼠标控制软件XCamView;

内嵌图像捕获与视频录像到SD卡的功能;

内嵌鼠标操控的控制面板;

内嵌缩放、镜像、比较、冻结、十字线、浏览等鼠标操控工具条;

内嵌图像、视频浏览,显示与播放功能;

Ultra-Fine颜色引擎确保颜色精准再现;

随相机提供高级视频与图像处理应用软件 View/ Lite;

提供Windows/Linux/macOS多平台标准UVC SDK;

CNC外壳一次成型设计与加工;

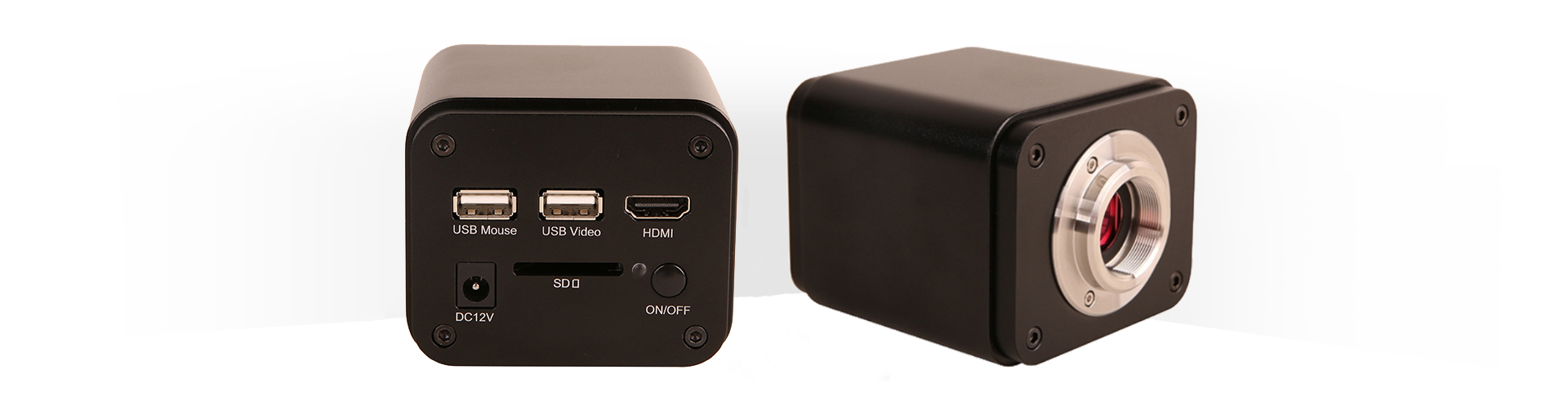

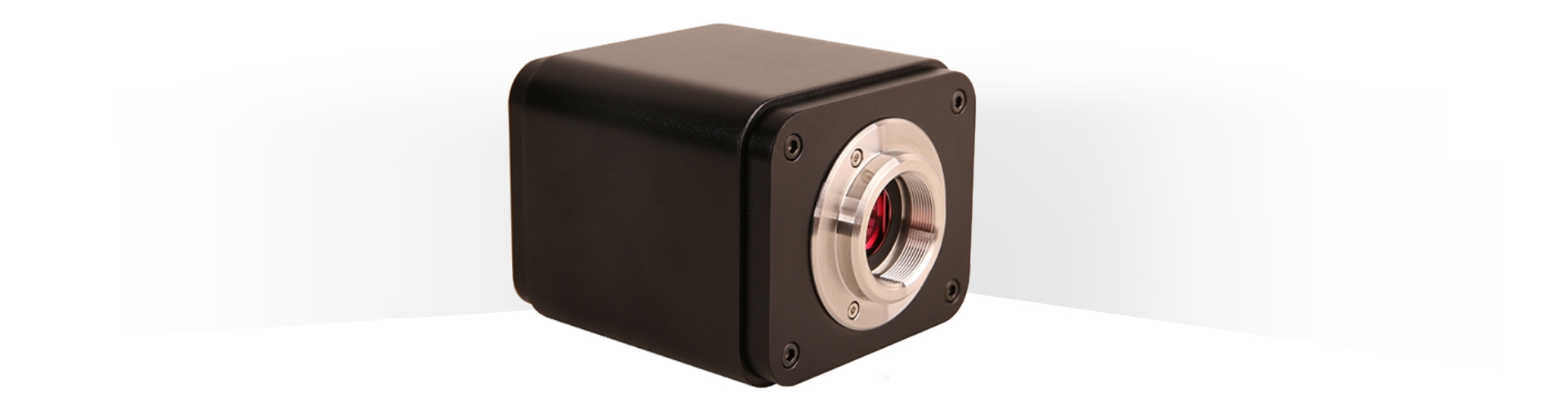

MP50HDS系列相机外形图


MP50HDS系列相机外形图


MP50HDS双输出显微成像系统工业相机HDMI+USB

1.1.1 MP50HDS系列相机参数表

传感器型号与尺寸

像素(μm)

G光灵敏度

暗电流

FPS/分辨率

采样平均

曝光时间(ms)

Sony IMX385(C)

1/2"(7.2x4.05)

3.75x3.75

1175mv with 1/30s

0.15mv with 1/30s

60@1920*1080(HDMI)

50@1920*1080(USB)

1x1

0.04~1000

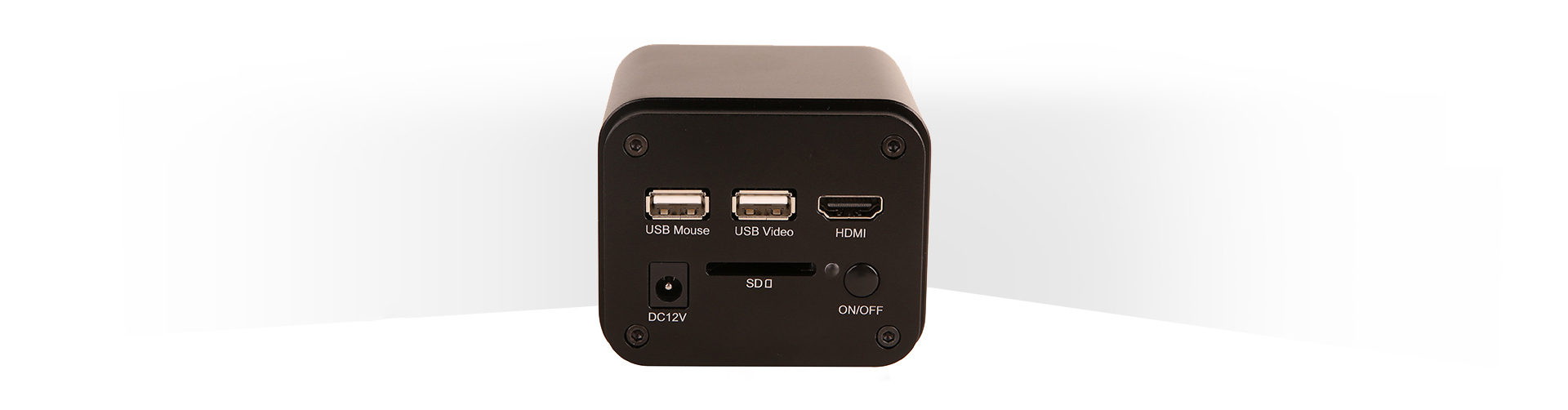

物理接口与按键

功能描述

USB Mouse

USB鼠标接口,用于内置XCamView软件的控制

USB Video

USB线连接到电脑终端实现视频图像传输

HDMI

符合HDMI1.4协议,用于1080P视频图像输出

DC12V

12V/1A电源插孔

SD

符合SDIO3.0规范,用于捕获视频与图像的存贮;

LED

LED状态指示灯

ON/OFF

电源开关;

视频输出接口

视频输出功能描述

HDMI接口

支持HDM1.4协议; 60fps,30fps

USB Video接口

通过USB线连接到终端,传输MJPEG实时图像;

其他功能

功能描述

视频录制

视频格式:MP4封装H264/H265编码的1920*1080视频文件;

存储帧率:60fps,30fps

图片捕获

2M(1920*1080, JPEG或者TIFF格式,选择SD卡存储;

8M(3840*2160, JPEG或者TIFF格式,选择SD卡存储;

测量信息存储

捕获图像支持测量信息和图像内容分层存储和融合存储功能。

ISP功能

支持曝光时间/增益调节(自动/手动曝光),白平衡(手动/自动/ROI白平衡),锐化,3D 降噪,饱和度,对比度,亮度,Gamma以及50HZ/60HZ防闪烁等功能。

图像辅助功能

放大/缩小(最大10倍数码放大),镜像/翻转,冻结,十字线,图形叠加(Overlay),图片浏览(Browser),录制视频回放以及丰富的图像测量功能。

多语言支持

英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语/俄语等多种语言。

其他功能

内置硬件时钟,可提供准确系统时间。支持出厂设置恢复功能。

USB输出功能

USB Video接口

通过USB线连接到终端,传输MJPEG实时图像;

视频录制

静态图像或视频

白平衡

经典自动、手动以及ROI白平衡

颜色技术

Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术

捕获/控制SDK

标准接口API(Windows/Linux/Mac)

记录机制

静态图像或视频

软件功能与环境

PC基本要求

CPU:Intel Core2 2.8GHz或更高

内存: 4GB或更多

USB接口:USB2.0接口或更高

显示器: 19”或更大

CD-ROM

相机工作环境

工作温度/摄氏度

-10~ 50

贮存温度/摄氏度

-20~ 60

工作湿度

30~80%RH

保存湿度

10~60%RH

电源

DC 12V/1A 适配器
