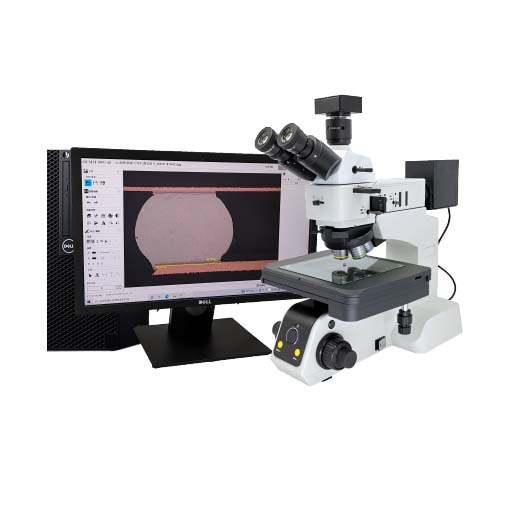

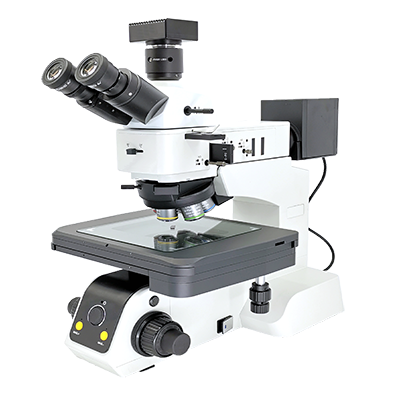

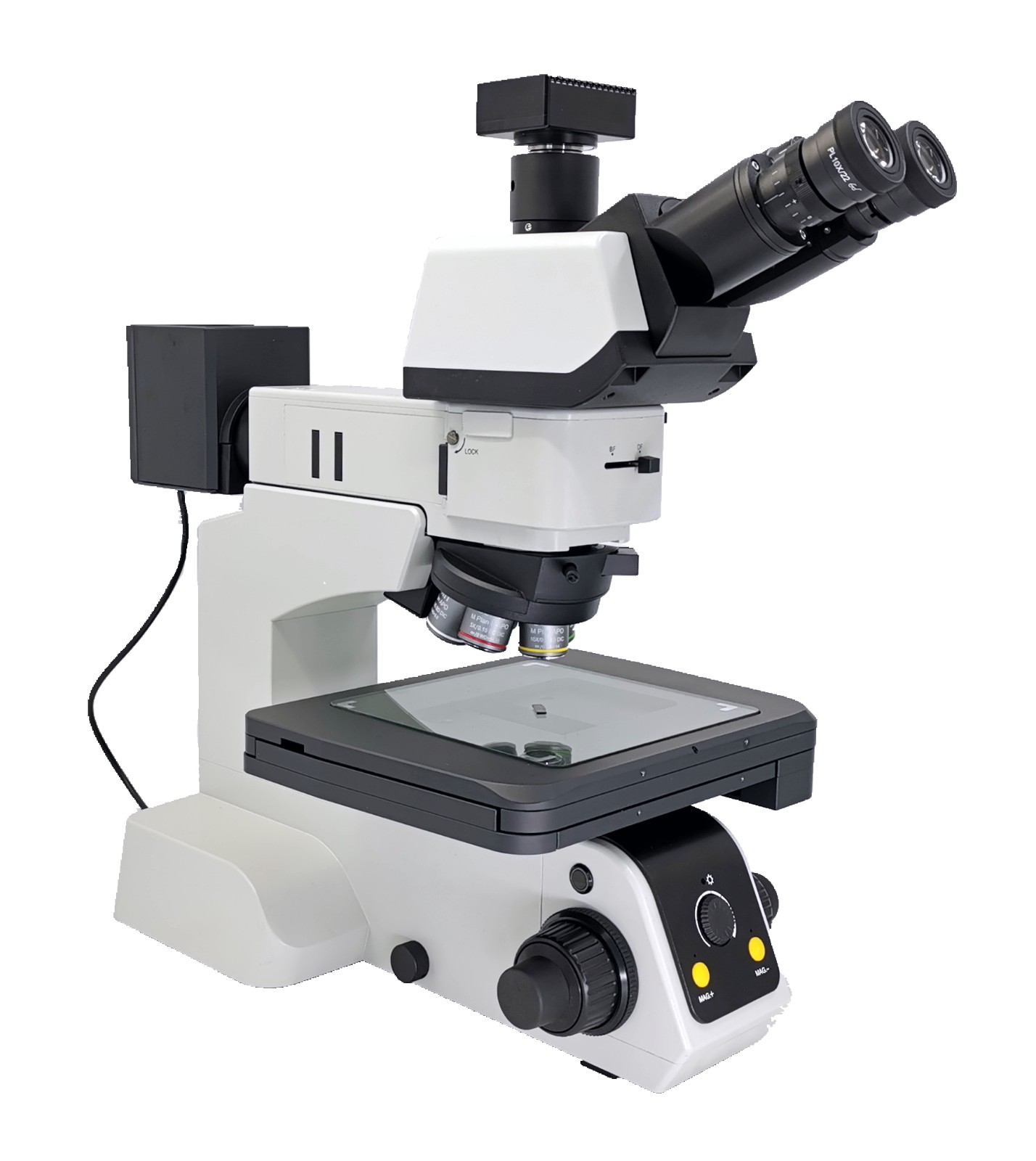

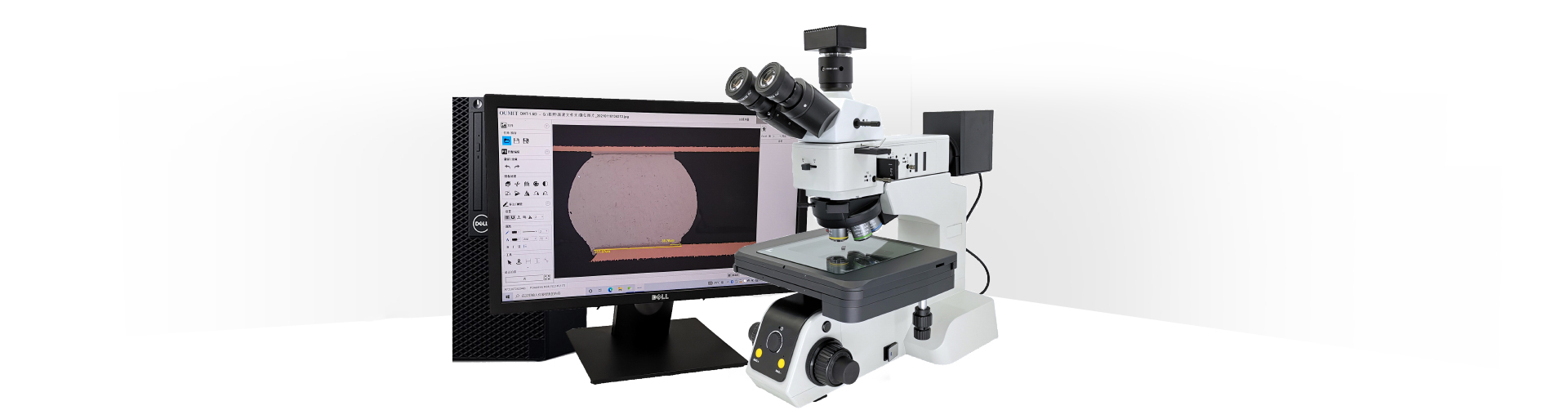

PJ40半导体检查显微镜

PJ40半导体检查显微镜

仪器简介

1、各种观察方法下都能得到清晰锐利与高对比度的显微图像。附件齐全,配置完善,可灵活进行系统组合与功能拓展。人机工程学设计,拥有坚实可靠的系统结构。

2、这款经济高效的显微镜能够检查多种器件和晶圆。调焦机构和照明强度控制装置相互紧,可使用同一 手操作。特别适合中小尺寸半导体FPD检查,线路板切片量测,符合行业标,增强了安全性和可靠性。

3超高性价比的明场光学系统,采用全新半复消技术,集明场、斜照明、偏光等多种观察方式,任何观察下都能呈现清晰锐利的显微图像,可根据实际应用,进行功能选择,是工业检测的有效工具。




PJ40-BD明暗场观察



PJ40-BD

光学系统

无限远色差校正光学系统

光学放大倍数

50-500(可选1000)

数码放大倍数

150-1500倍(21.5寸显示器)搭配100倍物镜倍数可达3000

工业相机

12001/1.8寸彩色索尼工业芯片(可选630万和2000万像素)

观察筒

像,无限远铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:三目=1000

目镜

高眼点大视野目镜PL10X23mm,视度可调

物镜

无限远长工作距明暗场半复消色差金相物镜 5X   NA0.15  WD15

无限远长工作距明暗场半复消色差金相物镜 10X  NA0.30  WD8.4

无限远长工作距明暗场半复消色差金相物镜 20X  NA0.40  WD11.9

无限远长工作距明暗场半复消色差金相物镜 50X  NA0.75  WD3.0

无限远长工作距明暗场半复消色差金相物镜 100X  NA0.90  WD1.0   (可选)

无限远长工作距明暗场复消色差金相物镜 50X   NA0.55   WD8.0  (可选)

无限远长工作距明暗场复消色差金相物镜 100X  NA0.80   WD2.8  (可选)

物镜转换器

电动明暗6孔转换器(带DIC插槽)物理按钮和软件双控.

机架

反射用机架低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统,采用数字调光,具有光强设定与复位功能

载物台

6*4英寸载物台,平台面积 310*240mm,移动行程:150mmX100mm机械平台,XY方向同轴调节;

聚光镜

摇出式消色差聚光镜(N.A.0.9

反射照明器

场反射照明器,带可变孔径光阑,视场光阑,中心可调,带滤色片插槽,带起偏镜/检偏镜插槽,

灯室

5W可调LED灯室,透、反射通用,预定中心

摄像接口

摄影摄像附件:0.65XC型接口,可调焦(可选0.5X/1X

偏光组件

起偏镜插板,360°旋转式检偏镜插板

电脑

品牌电脑和显示器

测量软件

测量软件,软件控制电动物镜转盘,拍照,录像,测量,扫码上传,实时图像拼接,景深融合

标尺

高精度型测微尺,格值0.01mm

PJ40-BD明场观察



PJ40-B

光学系统

无限远色差校正光学系统

光学放大倍数

50-500(可选1000)

数码放大倍数

150-1500倍(21.5寸显示器)搭配100倍物镜倍数可达3000

工业相机

12001/1.8寸彩色索尼工业芯片(可选630万和2000万像素)

观察筒

像,无限远铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:三目=1000

目镜

高眼点大视野目镜PL10X23mm,视度可调

明暗场物镜

无限远长工作距明场半复消色差金相物镜 5X   NA0.15  WD15

无限远长工作距明场半复消色差金相物镜 10X  NA0.30  WD8.4

无限远长工作距明场半复消色差金相物镜 20X  NA0.40  WD11.9

无限远长工作距明场半复消色差金相物镜 50X  NA0.75  WD3.0

无限远长工作距明场半复消色差金相物镜 100X  NA0.90  WD1.0   (可选)

无限远长工作距明场复消色差金相物镜 50X   NA0.55   WD8.0  (可选)

无限远长工作距明场复消色差金相物镜 100X  NA0.80   WD2.8  (可选)

物镜转换器

电动明暗6孔转换器(带DIC插槽)物理按钮和软件双控.

机架

反射用机架低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统,采用数字调光,具有光强设定与复位功能

载物台

6*4英寸载物台,平台面积 310*240mm,移动行程:150mmX100mm机械平台,XY方向同轴调节;

聚光镜

摇出式消色差聚光镜(N.A.0.9

反射照明器

明场反射照明器,带可变孔径光阑,视场光阑,中心可调,带滤色片插槽,带起偏镜/检偏镜插槽,

灯室

5W可调LED灯室,透、反射通用,预定中心

摄像接口

摄影摄像附件:0.65XC型接口,可调焦(可选0.5X/1X

偏光组件

起偏镜插板,360°旋转式检偏镜插板

电脑

品牌电脑和显示器

测量软件

测量软件,软件控制电动物镜转盘,拍照,录像,测量,扫码上传,实时图像拼接,景深融合

标尺

高精度型测微尺,格值0.01mm

PJ40-APO95mm镜头



PJ40-APO

光学系统

无限远色差校正光学系统

光学放大倍数

20-200(可选1000)

数码放大倍数

60-600倍(21.5寸显示器)搭配100倍物镜倍数可达3000

工业相机

12001/1.8寸彩色索尼工业芯片(可选630万和2000万像素)

观察筒

像,无限远铰链三通观察筒,瞳距调节:50mm~76mm,两档分光比双目:三目=1000

目镜

高眼点大视野目镜PL10X23mm,视度可调

95mmAPO

长距离

物镜

无限远长工作距明场金相物镜 2X   NA0.06  WD34

无限远长工作距明场金相物镜 5X   NA0.15  WD45

无限远长工作距明场金相物镜 10X  NA0.3   WD34

无限远长工作距明场金相物镜 20X  NA0.3   WD31

物镜转换器

电动明暗6孔转换器(带DIC插槽)物理按钮和软件双控.

机架

反射用机架低手位粗微同轴调焦机构。粗调行程35mm,微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。内置100-240V宽电压系统,采用数字调光,具有光强设定与复位功能

载物台

6*4英寸载物台,平台面积 310*240mm,移动行程:150mmX100mm机械平台,XY方向同轴调节;

聚光镜

摇出式消色差聚光镜(N.A.0.9

反射照明器

场反射照明器,带可变孔径光阑,视场光阑,中心可调,带滤色片插槽,带起偏镜/检偏镜插槽,

灯室

5W可调LED灯室,透、反射通用,预定中心

摄像接口

摄影摄像附件:0.65XC型接口,可调焦(可选0.5X/1X

偏光组件

起偏镜插板,360°旋转式检偏镜插板

电脑

品牌电脑和显示器

测量软件

测量软件,软件控制电动物镜转盘,拍照,录像,测量,扫码上传,实时图像拼接,景深融合

标尺

高精度型测微尺,格值0.01mm
