缔伦数码一体化显微镜实验系统
Release time:2020-09-09

缔伦数码一体化显微镜实验系统

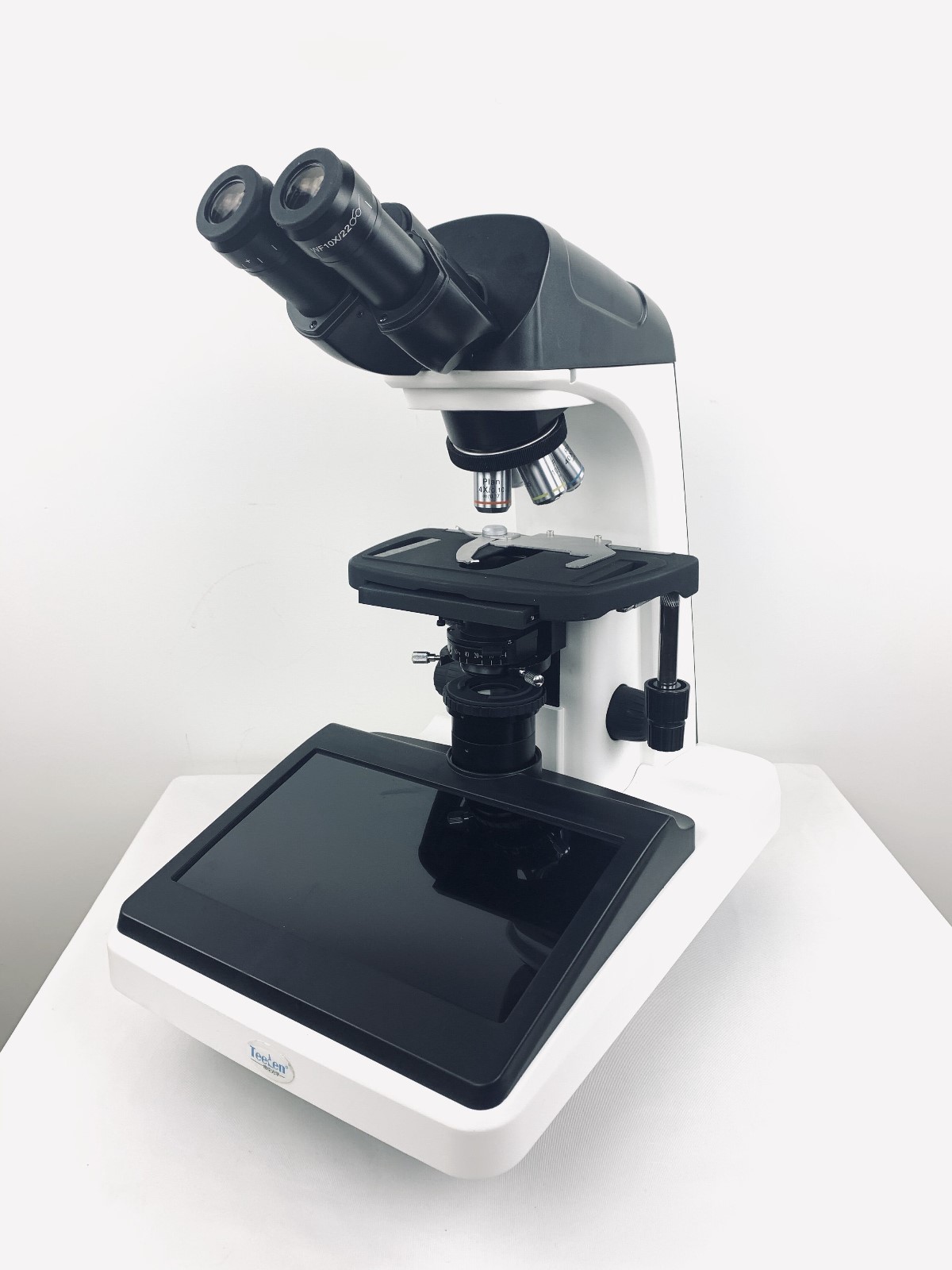

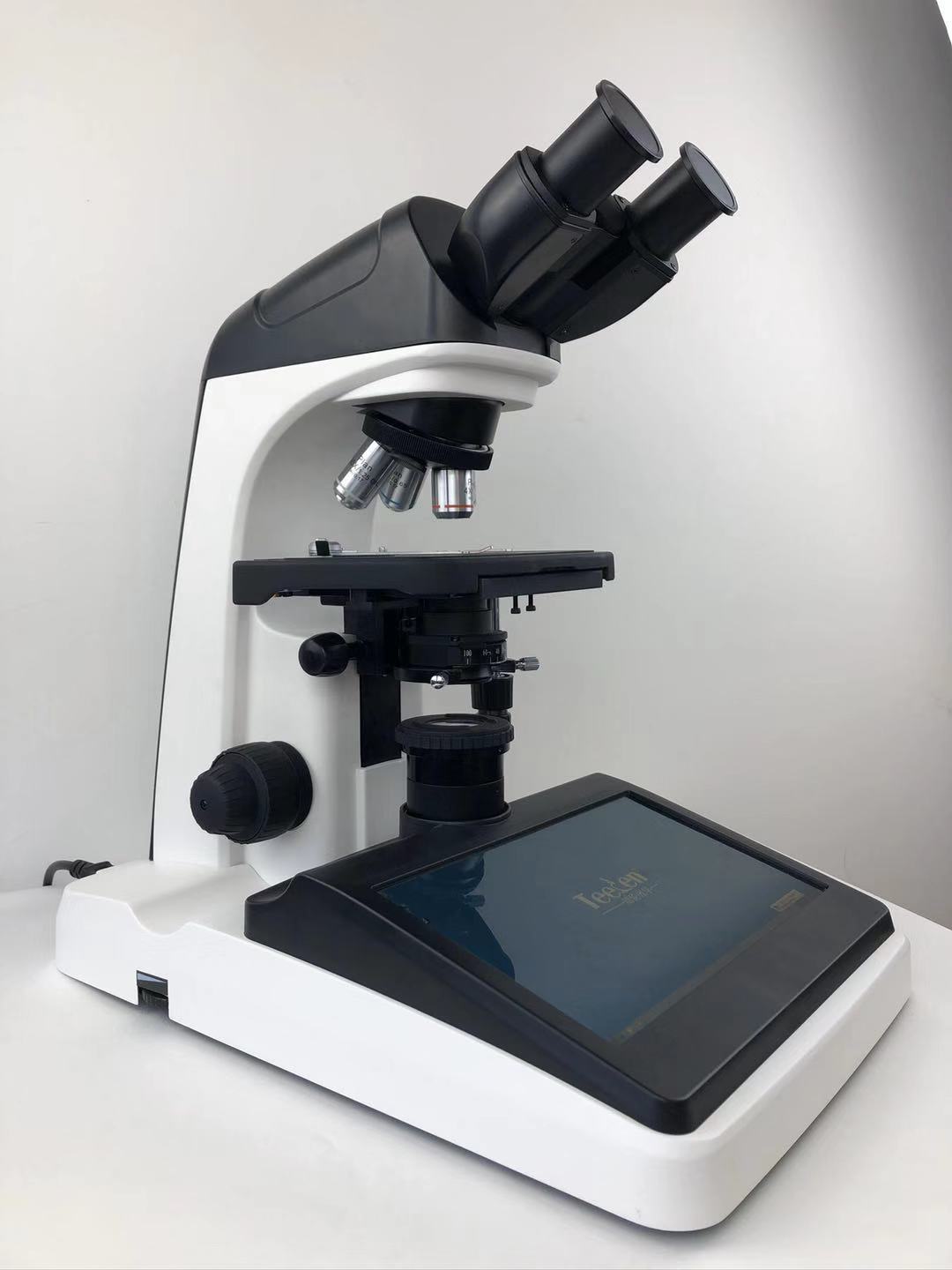

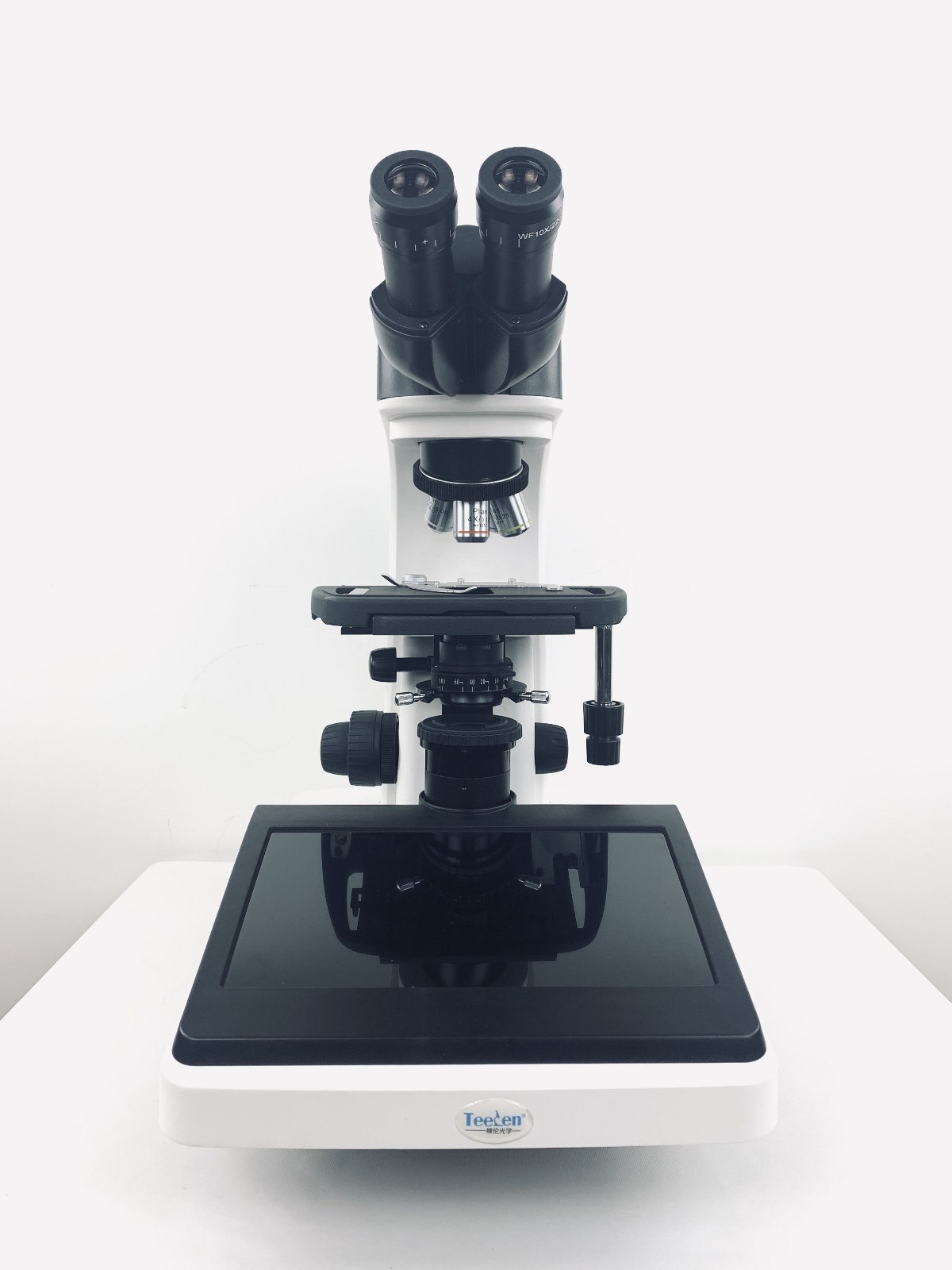

1)TL5000数码生物显微镜对光学成像系统、数码采集系统、影像呈现及数据传输系统等进行了整体规划,并充分考虑了人机关系,带给操作者最好的人机体验;将数码采集系统及图像屏显系统集成于光学显微镜一体化设计;

2)内置成像系统:将数码成像系统集成于显微镜观察筒内(非三目接口加装摄像头),可靠性更高,成像精密度更高,防尘,防止拆卸引起设备性能受损;内置一体化铰链式双目数码观察筒,1600万像素,像素1.335um倾斜30°,可360°旋转,超大瞳距:48~75 mm可调节眼点高度42mm(实物测量验证)

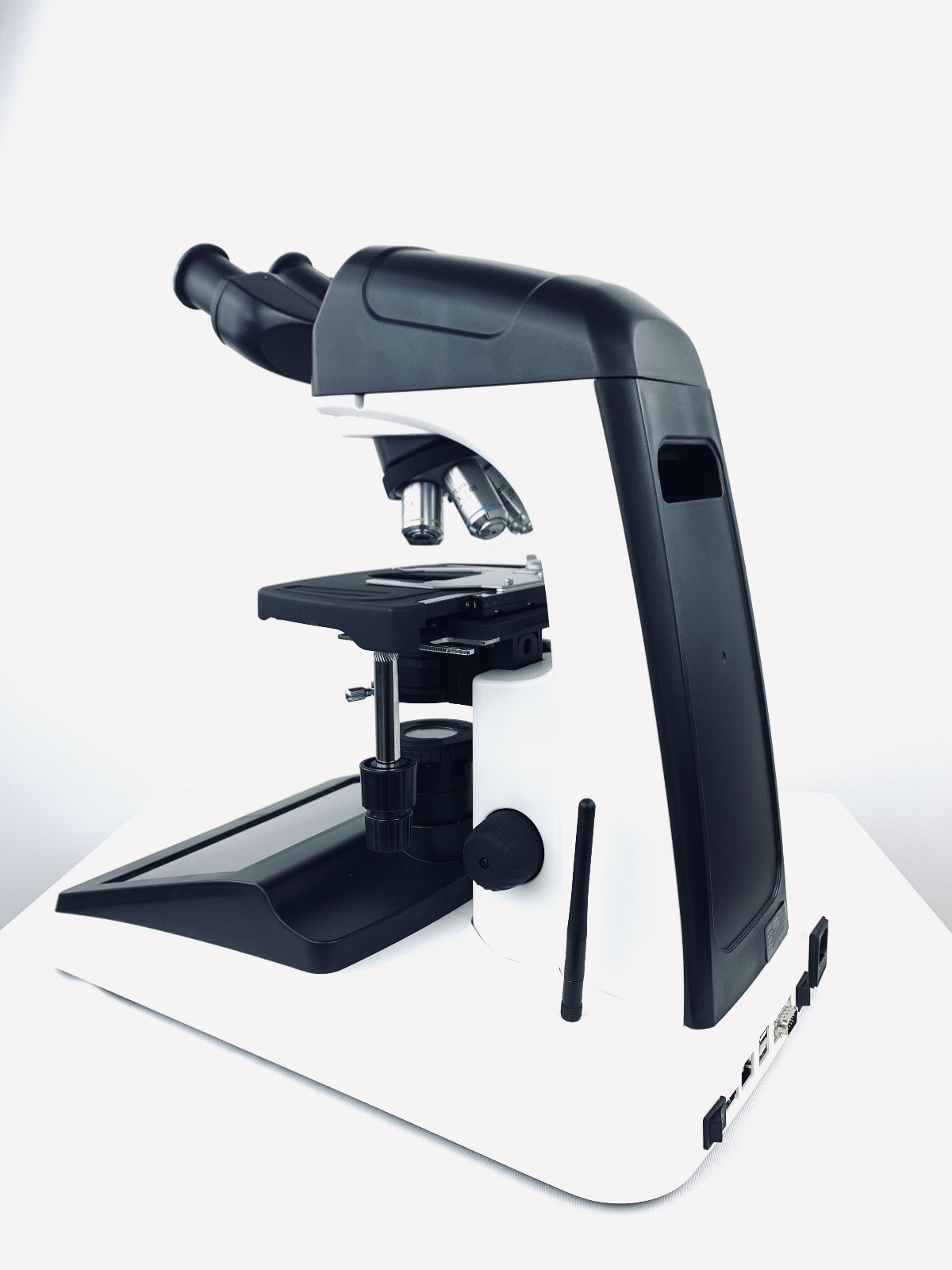

3)一体化屏显系统:内嵌式9.7寸IPS视网膜屏显示(内嵌于显微镜底座内),分辨率高达2048X1536,WIN10操作系统,,底座直接提供两个USB接口,后面、侧面各一个,方便连接鼠标、键盘、U盘等外接设备;具有HDMI高清接口,同步到投影或其他高清显示设备;内置SD卡接口,方便数据输出;内置WIFI无线模块;内置千兆LAN接口;

4)图像处理操作简便,可对图像的色彩、亮度对比度、曲线等进行修正;手动,自动曝光,手动/一次白平衡;

5)光学系统:CF无限远光学系统,能更好的消除色差、球差,互换性好;带防霉结构设计(分子筛防霉设计:防霉涂层和一个防霉块分别用在物镜和目镜透镜处以及目镜筒处,有效地抑制高湿热环境中霉菌的生长);

6WF10х目镜,超大视场数F.N.22mm (防霉处理),高眼点,视度可调

7CFI无限远平场物镜:4X(0.10)/WD25,10X(0.25)/WD7,40X(0.65、弹簧)/WD0.6,100X(1.25、弹簧、油)/WD0.16

8)物镜转换器:倾式四孔转换器,带机械定位,旋转机构内带有多重滚珠轴承,转换器周圈橡皮带有凸楞;转动舒适,定位明确可靠;一孔定位,三孔可调,使物镜更好的匹配照明及整体光学系统;

9)共轴粗微调,控制手柄低位设置,可单手舒适操作.粗调旋钮,带上限位及松紧调节机构;具有自动卸力装装置,粗调范围:22 mm, 微调每转:0.2 mm,微调最小格值:2 μm

10同步带机械平台:同步齿形带传动,无齿条外露,防止误伤操作人员;控制手柄低位设计,并靠近调焦手轮,操作方便;XY向导轨都内置于载物台内部,确保载物台上方有更大的操作空间;移动范围78×54mm),面积216(W)×150D)mm,游标读数0.1mm,移动平滑、精密;阻尼式切片夹,初学使用者也不会把切片压碎;耐磨、抗腐蚀的涂层台面,经久耐用。

11)阿贝式聚光镜:垂直移动范围25mmNA=1.25 带可变光栏,具有物镜倍率标记蓝色滤色片Φ33mm,

12)光源:高亮度5WLED照明,亮度连续可调,使用寿命10000小时以上,节能环保;

13)机架背部储物盒功能设计,可防止切片,鼠标,电源适配器等,防止丢失;
