3DM-02三维立体数码显微镜

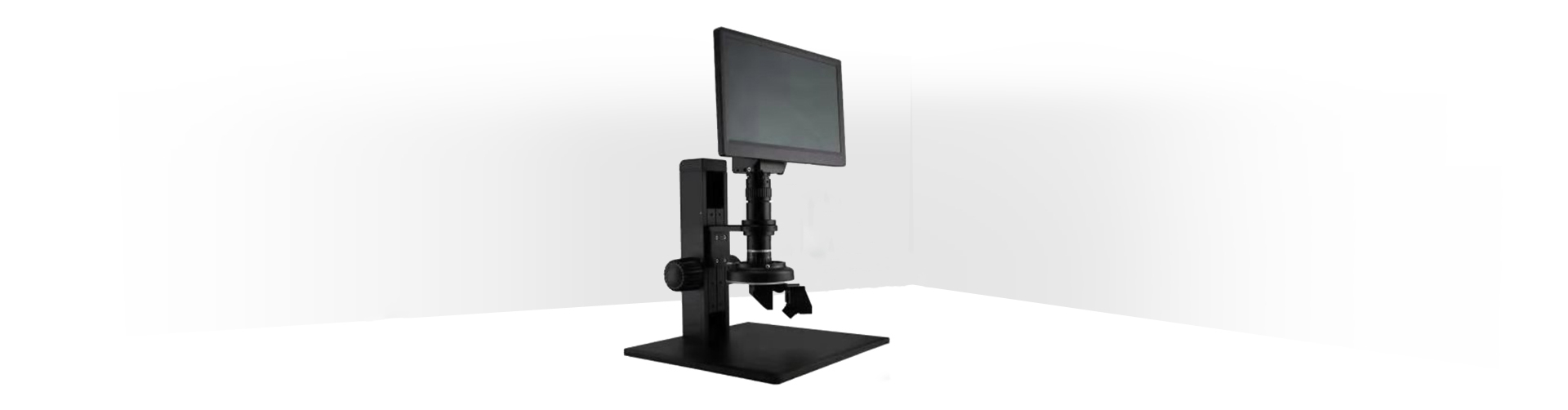

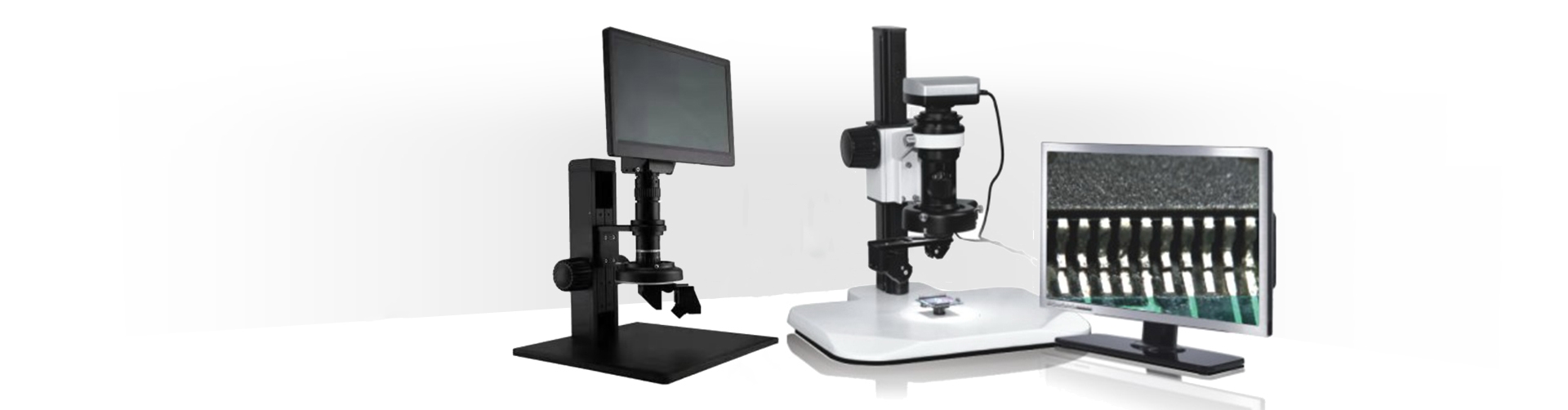

3DM-02 三维立体数码显微镜


三维数码视频显微镜,采用高级光学系统,具有低畸变、高分辨率、大景深、视场宽大

且平坦、齐焦性好等特点,设计新颖,操作简便。

  可手动切换2D/3D观察角度,采用3D镜头观测立体元件和深孔,切换时清晰度保持不变、

中心位置一致。提供36°旋转观察,观察工作距离达95mm,此为目前业界最高水平。

具有多种数字和模拟视频系统可满足各种用户的需求。

三维数码视频显微镜可广泛用于微电子、精密电子、SMT焊点检测、精密五金、刑侦鉴定、生命科学、植物形态学等领域.


产品成套性包含:

l HT-108变焦显微镜体

l 2D/3D观察镜头

l 1x标准物镜和1x视频连接器

l LED环形灯,72颗粒,黑色防静电金属外壳,亮度连续可调,四区分别控制光源

l HA-TS50白底导轨底座,

l USB数字高清高速相机

l VMS3.5测量软件和1片光学校准尺

数字显微图像系统:500万像素USB2.0高速传输接口,1/2.5" CMOS15f/s
HT-108 变焦显微镜体

l 视场范围宽大

l 低畸变、高分辨率

l 高景深(≥6mm)

l 各式数码模拟相机自动聚焦

l 经济实用

l HT-108 变焦显微镜体可广泛应用于机械、半导体、微电子以及焊点检测工业。

l 变焦透镜分辨率高、图像清晰。

l 通过测量系统的手动调焦稳定装置,标注有倍数刻度,预先设置了0.3X, 0.5X,1X, 1.5X, 2.2X。

l 可提供相匹配物镜的不同倍数、视场和景深。



技术规格

l 旋转观察:36°

l 配1X物镜(标配)

l 景深6mm

l 2D/3D转换

l 转换方式:手动

l 切换时清晰度保持不变、工作距离一致

l 中心位置一致

l 工作距离:95mm

主机变倍范围

0.3X~2.2X

变焦比

1:7

标准物镜与配镜

1X

放大倍数

7X~300X(17”LCD)

视场范围

3.5mm-25mm

工作距离

45.66mm~99mm,标准工作距离为95mm

光学物镜

0.5X,1X 和2.0X(不支持2D/3D 旋转物镜附件)

镜体光学参数

物镜

0.5X(选购)

1X

2X(选购)

N.A.

0.0058-0.041

0.012-0.08

0.014-0.1

Res.(lp/mm)

17.3-122

35.8-238

41-298

MAG.

0.16X-1.13X

0.32X-2.27X

0.65X-4.55X

D.O.F.(mm)

16.3-0.33

6-0.086

2.8-0.055

W.D.(mm)

190

95

45.6

F.O.V.(mm) 1/2″

50-7

25-3.5

12.3-1.8
