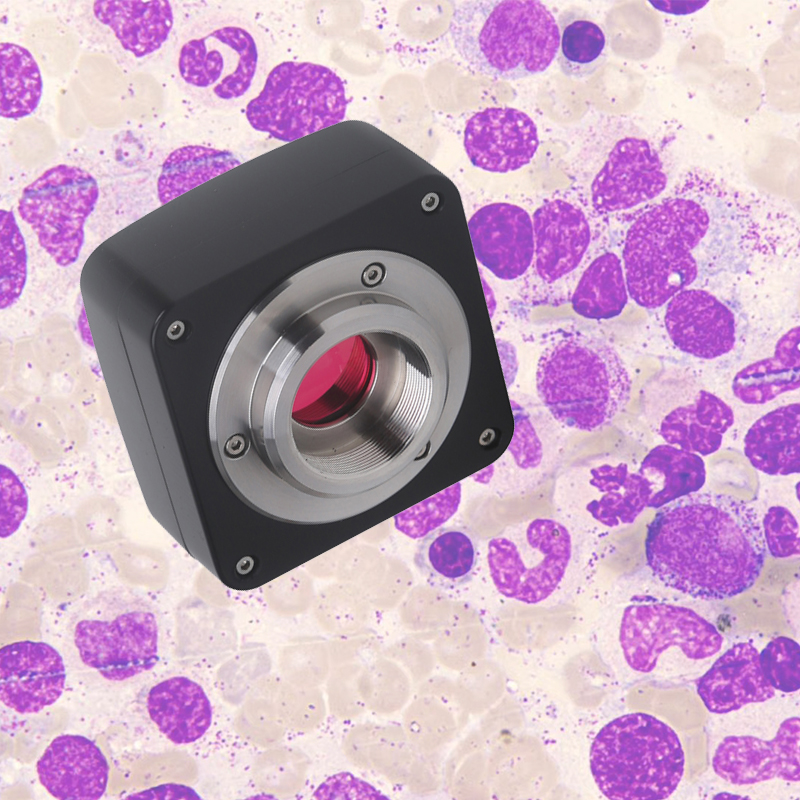

UC300工业显微摄像头

UC300工业显微摄像头

一、UC系列相机简介:

UC系列相机是一种超高性能USB2.0CMOS图像传感器相机(ultra-high performance USB2.0 CMOS camera),采用USB2.0作为数据传输接口。

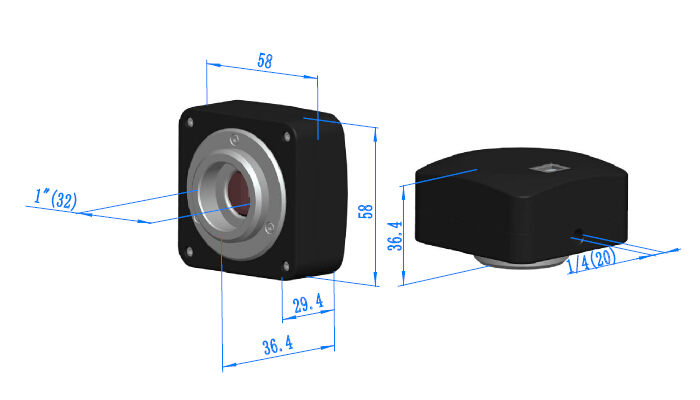

UCMOS系列C接口USB2.0 CMOS相机外形尺寸示意图(点击放大)。相机壳体由坚硬锌铝合金机械加工而成,确保重负荷情况冲击。相机传感器的前端安装有高品质的IR-CUT,主要起到滤除成像中的红外光波,同时保护相机传感器作用。相比其他工业相机,我司光电的相机无运动部件以确保相机坚固可靠、经久耐用,同时不存在由于运动部件抖动而引发的成像模糊。



二、UC系列相机特点:

1.采用Aptina CMOS传感器的C接口CMOS相机;

2.分辨率横跨0.35M~14M等多种;

3.锌铝合金精密压铸外壳

4.USB2.0接口确保高传输速率;

5.Ultra-Fine颜色引擎确保颜色精准再现;

6.随相机提供高级视频与图像处理应用软件ToupView;

7.提供Windows/Linux/OSX多平台SDK;

8.支持原生C/C++, C#, Directshow, Twain API;


UC300工业显微摄像头

仪器参数:

相机型号

传感器型号/尺寸

像素(μm)

G光灵敏度
动态范围
信噪比

FPS/分辨率

合并模式

曝光时间

UC1400

14M/MT9F002(C)

1/2.3"(5.73x4.60)

1.4x 1.4

1400万像素

0.724v/lux-sec

65.3dB
35.5dB

1.8@4096x3288
10@2048x1644
27@1024x822

1 x 1, 2 x 2, 4 x 4

0.4~2000ms,

UC1000

10M/MT9J003(C)

1/2.3"(5.98x4.59)

1.67x1.67

1000万像素

0.31 V/lux-sec
65.2dB
34dB

1.9@3584x2748
8@1792x1374
27@896x684

1x1,2x2,4x4

0.4ms~2000ms

UC500

5.1M/MT9P006(C)

1/2.5"(5.70x4.28)

2.2x2.2

500万像素

0.53 V/lux-sec
66.5dB
40.5dB

5@2592x1944
18@1280x960
60@640x480

1x1,2x2,4x4

0.294ms~2000ms

UC300

3.1M/MT9T001(C)

1/2"(6.55x4.92)

3.2x3.2

300万像素

1.0 V/lux-sec
61dB
43dB

8@2048x1536
22@1024x768
43@680x510

1x1,2x2,3x3

0.244ms~2000ms

UC300工业相机参数:

HARDWARE CONFIGURATION 硬件配置参数:

图像传感器

APTINA MT9F001 CMOS(彩色)

扫描模式

Progressive逐行扫描

最高分辨率

2048x1536(Approx. 3,000,000 Pixels)

传感器尺寸

1/2“ (5.7mm(H) x 6.55mm(V), Diagonal 4.92mm)

像元尺寸

3.2μm x 3.2μm

灵敏度

1.0v/lux-sec(550nm)

动态范围

61dB

模数转换

12-bit, 8-Bit R.G.B to PC

信噪比

43dB

光谱响应

380-650nm (with IR-filter)

视频模式

8fps @2048 x 1536, 22ps @1024 x768, 43fps @680x510

像素叠加

1 x 1, 2 x 2, 3 x 3

曝光能力

0.244~2000ms, ROI Auto & Manual

白平衡

One Push ROI White Balance/ Manual Temp-Tint Adjustment

色彩渲染技术

Ultra FineTM Color Engine

峰值量子效率

35%

读出噪音

N/A

消光比

N/A

软件接口

DirectShow , Twain

记录模式

Still Picture and Movie

制冷系统

Nature, Optional: PELTIER (Semiconductor Cooling Module)
